PS5 BLOD Reparatur nach fehlerhafter Reinigung

Vor kurzem haben wir eine PlayStation 5 zur Reparatur erhalten, die zuvor bereits bei einem anderen Reparaturshop zur Reinigung war. Nach diesem Eingriff funktionierte die PS5 nicht mehr richtig und zeigte einen BLOD (Blue Light of Death) – die Konsole startete nicht mehr vollständig.

Bei unserer Diagnose und dem Öffnen der Konsole zeigte sich schnell, dass es sich nicht nur um einen einzelnen Defekt handelte. An mehreren Stellen waren deutliche Spuren der vorherigen Arbeiten zu erkennen. Neben einer unsachgemäßen Behandlung des Flüssigmetalls fanden wir einen Kurzschlussschaden auf dem Mainboard und eine weiterhin stark verstaubte Konsole.

Flüssigmetall mit Wärmeleitpaste vermischt

Die PS5 verwendet zwischen APU und Kühlkörper Flüssigmetall als Wärmeleitmaterial. Bei der vorherigen Reinigung wurde das vorhandene Flüssigmetall jedoch nicht fachgerecht behandelt bzw. erneuert.

Stattdessen wurde Wärmeleitpaste im Bereich des Flüssigmetalls aufgetragen.

Flüssigmetall und herkömmliche Wärmeleitpaste sollten hier nicht einfach miteinander kombiniert werden. Bei einer fachgerechten Wartung der PS5 muss der Bereich kontrolliert, gereinigt und das Flüssigmetall korrekt verteilt bzw. bei Bedarf erneuert werden.

Flüssigmetall auf dem PS5 Mainboard verteilt

Noch problematischer war, dass wir Flüssigmetall an verschiedenen Stellen auf dem Mainboard gefunden haben.

Flüssigmetall ist elektrisch leitfähig. Gelangt es unkontrolliert auf die Hauptplatine und zwischen elektronische Bauteile, besteht deshalb die Gefahr von unerwünschten elektrischen Verbindungen und Kurzschlüssen.

Bei der Diagnose mussten wir das Mainboard daher sorgfältig auf Rückstände und mögliche Folgeschäden untersuchen.

Kurzschluss und verbranntes Lötpad

Bei der weiteren Untersuchung fanden wir eine besonders auffällige Schadstelle auf dem Mainboard. In einem Bereich, in dem sich ursprünglich zwei Kondensatoren befanden, waren beide Bauteile nicht mehr vorhanden.

Zusätzlich waren deutliche Schmauchspuren zu erkennen. Eines der zugehörigen Lötpads war durch den Schaden weggebrannt bzw. abgelöst.

Das Schadensbild umfasste:

• zwei fehlende Kondensatoren
• deutliche Schmauch- und Brandspuren
• beschädigtes bzw. weggebranntes Lötpad
• beschädigte Leiterbahn-/Kontaktstruktur

Bei einem solchen Schaden reicht es nicht aus, einfach zwei neue Kondensatoren aufzulöten. Zunächst muss geklärt werden, wodurch der Kurzschluss entstanden ist und ob weitere Komponenten oder Leiterbahnen betroffen sind.

Reparatur des beschädigten Mainboards

Ein weggebranntes Pad macht eine Platine nicht automatisch irreparabel. Abhängig vom Schadensbild kann die ursprüngliche elektrische Verbindung auf Board-Level rekonstruiert werden.

Dafür wird zunächst der beschädigte Bereich unter dem Mikroskop untersucht. Die entsprechenden Leiterbahnen und Verbindungen werden nachvollzogen und messtechnisch geprüft. Anschließend kann die beschädigte Verbindung bei Bedarf freigelegt und beispielsweise über einen geeigneten Jumper bzw. eine Leiterbahnrekonstruktion wiederhergestellt werden.

Bei solchen Schäden gehören unter anderem folgende Arbeiten zu unserer Diagnose und Reparatur:

• Kurzschlussdiagnose auf dem Mainboard
• Prüfung der Spannungsversorgungen
• Entfernung leitfähiger Flüssigmetall-Rückstände
• Reinigung beschädigter Bereiche
• Prüfung fehlender SMD-Bauteile
• Ersatz beschädigter Kondensatoren
• Rekonstruktion beschädigter Pads und Leiterbahnen
• Mikrolötarbeiten auf Bauteilebene

Gerade bei Brand- oder Kurzschlussschäden ist eine genaue Untersuchung wichtig, bevor die Konsole erneut eingeschaltet wird.

Trotz „Reinigung“ noch deutlich Staub vorhanden

Auch die eigentliche Reinigung war auffällig. Obwohl die PS5 zuvor zur professionellen Reinigung abgegeben worden war, befand sich im Inneren weiterhin deutlich Staub.

Eine PS5-Reinigung sollte sich nicht darauf beschränken, oberflächlich erreichbare Bereiche zu säubern. Je nach Verschmutzung müssen unter anderem Lüfter, Kühlkörper, Luftwege und weitere zugängliche Bereiche gründlich von Staub befreit werden.

In diesem Fall passte der Zustand der Konsole daher nicht zu einer zuvor durchgeführten gründlichen Reinigung.

PS5 BLOD nach vorheriger Reparatur

Ein BLOD (Blue Light of Death) kann bei der PlayStation 5 unterschiedliche Ursachen haben. Deshalb wäre es unseriös, allein anhand der blauen Beleuchtung sofort auf ein bestimmtes defektes Bauteil zu schließen.

Bei dieser PS5 waren jedoch mehrere konkrete Auffälligkeiten auf dem Mainboard vorhanden, die eine umfangreiche Diagnose erforderlich machten. Insbesondere der Kurzschlussschaden, die fehlenden Kondensatoren, das beschädigte Pad und das verteilte Flüssigmetall mussten berücksichtigt werden.

Warum eine genaue Diagnose wichtig ist

Dieser Reparaturfall zeigt, wie wichtig fachgerechtes Arbeiten an einer PlayStation 5 ist. Besonders Flüssigmetall und Mainboard-Reparaturen erfordern Erfahrung und entsprechende Arbeitsmittel.

Nach einer misslungenen Reparatur oder Wartung können wir unter anderem folgende Schäden untersuchen:

• PS5 startet nach Reinigung nicht mehr
• PS5 BLOD
• Kurzschluss auf dem Mainboard
• Flüssigmetall auf der Platine
• fehlende oder beschädigte SMD-Bauteile
• abgerissene oder verbrannte Lötpads
• beschädigte Leiterbahnen
• Schäden nach vorherigen Reparaturversuchen

Auch Konsolen, die bereits von einer anderen Werkstatt geöffnet oder bearbeitet wurden, können wir zunächst auf Platinenebene diagnostizieren. Ob eine Reparatur möglich ist, hängt immer vom tatsächlichen Schadensumfang ab.

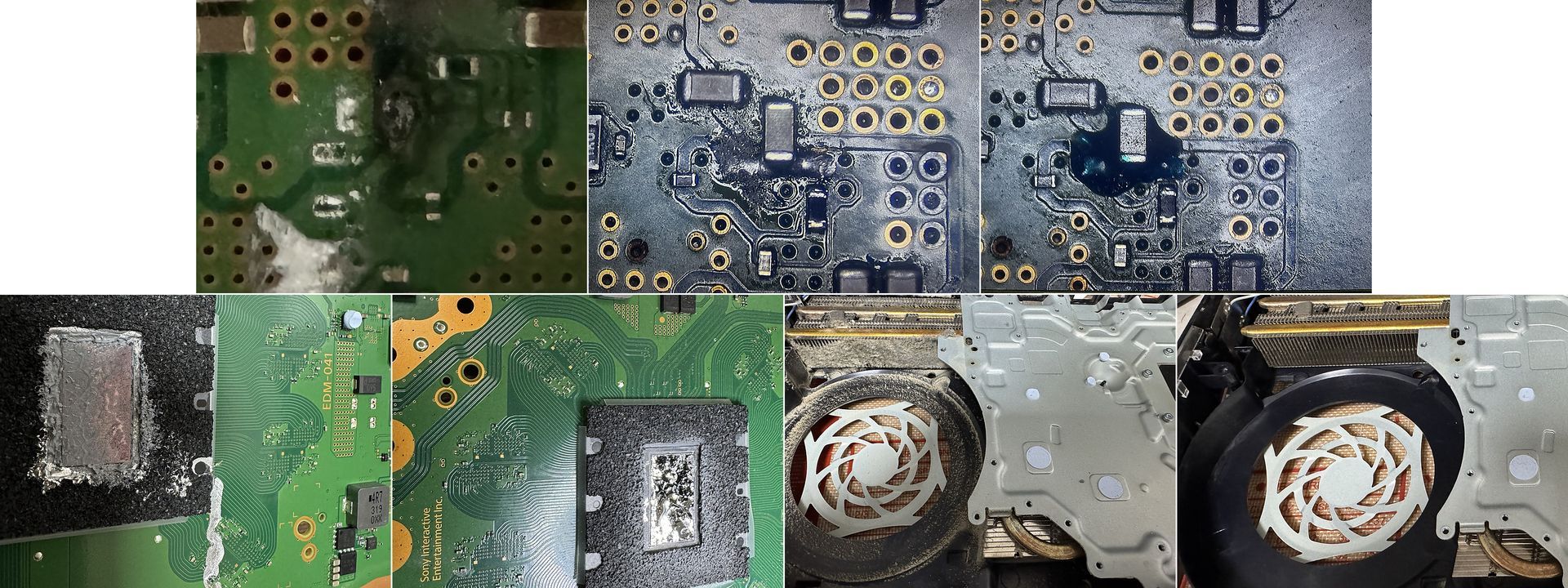

Mainboardschaden der PS5 behoben

Nach unserer Diagnose wurde zunächst der beschädigte Bereich auf dem Mainboard aufgearbeitet. Dort befanden sich die zwei fehlenden Kondensatoren, die Schmauchspuren sowie das weggebrannte Lötpad.

Wir haben den Kurzschluss beseitigt, die fehlenden Kondensatoren ersetzt und die beschädigte elektrische Verbindung des Lötpads fachgerecht rekonstruiert. Anschließend wurde der reparierte Bereich messtechnisch überprüft.

Nach dieser Board-Level-Reparatur startete die PlayStation 5 wieder ordnungsgemäß. Der zuvor vorhandene BLOD war damit behoben.

Flüssigmetall fachgerecht erneuert

Damit war die Arbeit an der Konsole allerdings noch nicht beendet. Bei der vorherigen Reinigung war Wärmeleitpaste im Bereich des Flüssigmetalls verwendet worden. Zusätzlich hatte sich Flüssigmetall auf dem Mainboard verteilt.

Wir haben deshalb die vorhandenen Flüssigmetall-Rückstände sorgfältig von der Platine entfernt und den Bereich rund um die APU gereinigt. Auch die dort vorhandene Wärmeleitpaste wurde entfernt. Danach wurden die Kontaktflächen kontrolliert und frisches Flüssigmetall fachgerecht aufgetragen und verteilt. Abschließend konnte das Kühlsystem wieder ordnungsgemäß montiert werden.

Da Flüssigmetall elektrisch leitfähig ist, ist gerade bei diesen Arbeiten ein sauberer Umgang besonders wichtig. Es darf sich nicht unkontrolliert auf dem Mainboard verteilen.

Reinigung der gesamten PS5

Auch die eigentliche Reinigung haben wir erneut durchgeführt. Obwohl die PS5 zuvor bereits zur Reinigung in einem anderen Reparaturshop gewesen war, befand sich im Inneren noch deutlich Staub.

Wir haben daher Lüfter, Kühlkörper, Luftwege und weitere verschmutzte Bereiche gründlich gereinigt. Erst danach wurde die Konsole wieder vollständig zusammengebaut.

Bei diesem Auftrag wurden somit nicht nur die entstandenen Schäden repariert, sondern auch die ursprünglich vorgesehene Wartung der PS5 durchgeführt.

PS5 nach der Reparatur wieder funktionsfähig

Nach Abschluss der Arbeiten folgte der Funktionstest. Die PlayStation 5 startete wieder normal und der BLOD war behoben.

Bei diesem Reparaturfall wurden insgesamt folgende Arbeiten durchgeführt:

• beschädigten Platinenbereich repariert
• fehlende Kondensatoren ersetzt
• beschädigte Verbindung bzw. Lötpad rekonstruiert
• verteiltes Flüssigmetall vom Mainboard entfernt
• Wärmeleitpaste aus dem Flüssigmetallbereich entfernt
• neues Flüssigmetall fachgerecht aufgetragen
• PS5 vollständig gereinigt
• abschließenden Funktionstest durchgeführt

Fazit

Die PS5 erreichte uns nach einer zuvor durchgeführten Reinigung mit einem BLOD und mehreren auffälligen Schäden. Auf dem Mainboard hatte sich Flüssigmetall verteilt, im Bereich der APU befand sich zusätzlich Wärmeleitpaste und an einer beschädigten Stelle fehlten zwei Kondensatoren. Dort waren außerdem Schmauchspuren und ein weggebranntes Lötpad vorhanden. Gleichzeitig war die Konsole im Inneren weiterhin deutlich verstaubt.

Wir konnten den Mainboardschaden auf Bauteilebene instand setzen, den Kurzschluss beseitigen und die beschädigte elektrische Verbindung rekonstruieren. Danach wurde die Konsole gründlich gereinigt, das verteilte Flüssigmetall entfernt und neues Flüssigmetall fachgerecht aufgetragen. Nach dem Zusammenbau und dem abschließenden Test funktionierte die PlayStation 5 wieder einwandfrei.
