ROG Ally startet nicht und es liegen nur 5V mit 0 Ampere an?

Deine ASUS ROG Ally startet nicht mehr und zeigt beim Anschluss an ein USB-C-Netzteil lediglich 5 V bei 0 A Stromaufnahme? Das Gerät reagiert nicht, die Ladeanzeige bleibt aus und auch der Einschaltknopf zeigt keine Funktion? Bei diesem Fehlerbild kann die Ursache direkt auf dem Mainboard liegen. In einem solchen Fall haben wir den KTS1681AEUZ-TR als Ursache des Problems festgestellt.

Typisches Fehlerbild

Bei einem Defekt des KTS1681AEUZ-TR kann sich die ROG Ally unter anderem folgendermaßen verhalten:

• ROG Ally startet nicht
• Bildschirm bleibt schwarz
• Keine Lade-LED
• Keine Reaktion auf den Powerbutton
• USB-C-Netzteil bleibt bei 5 V
• Stromaufnahme liegt bei 0 A oder nahezu 0 A
• Auch mit einem anderen USB-C-Netzteil keine Reaktion

In diesem Zustand findet keine normale Spannungsversorgung des Systems statt.

Was ist der KTS1681AEUZ-TR?

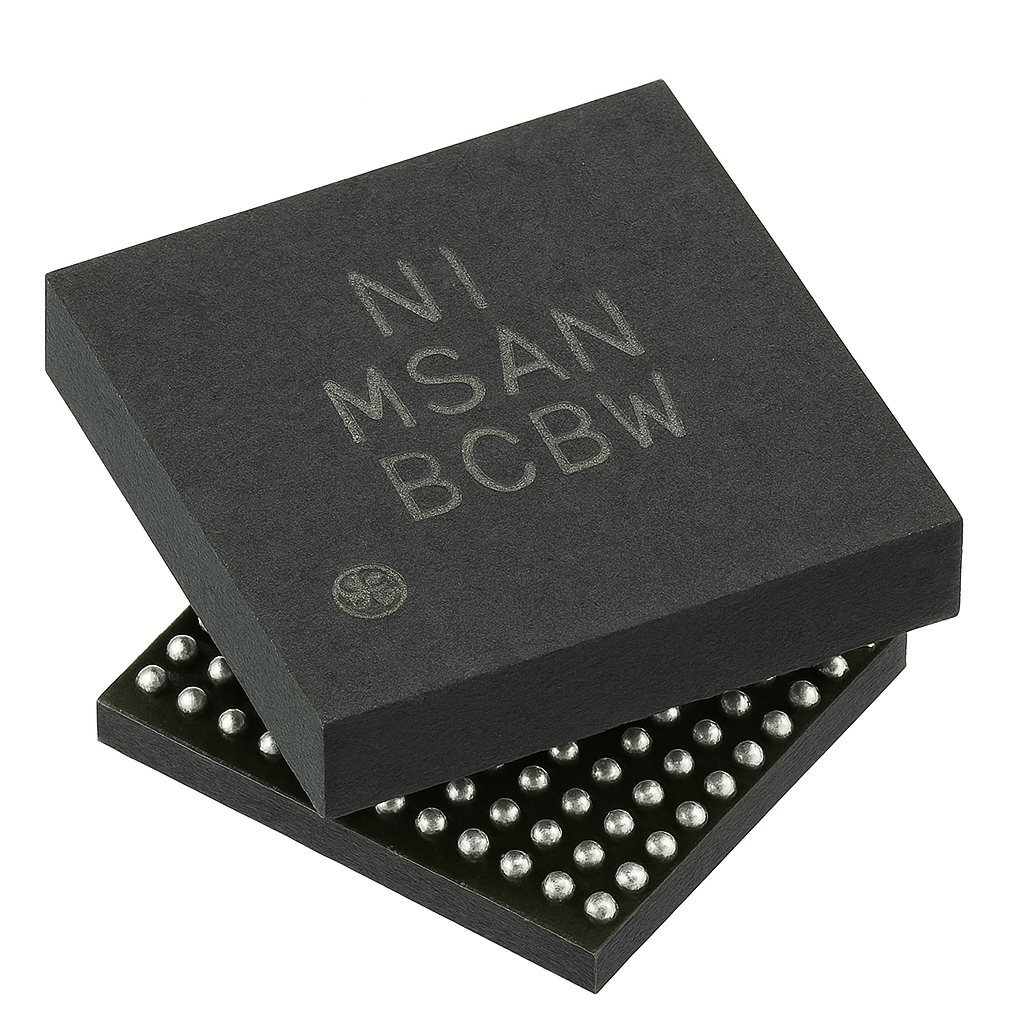

Der KTS1681AEUZ-TR ist ein sogenannter OVP-Schalter (Over-Voltage Protection Switch). Das Bauteil befindet sich im Bereich der Spannungsversorgung und schützt die nachfolgende Elektronik vor einer zu hohen Eingangsspannung und Spannungsspitzen.

Im Inneren des ICs befindet sich ein leistungsfähiger MOSFET, über den die Eingangsspannung zur nachfolgenden Schaltung weitergeleitet oder abgeschaltet werden kann.

Der KTS1681AEUZ-TR übernimmt unter anderem folgende Aufgaben:

• Schutz vor Überspannung
• Überwachung der Eingangsspannung
• Trennung der Versorgungsspannung bei einem Fehler
• Schutz vor Spannungsspitzen
• Weiterleitung der Versorgungsspannung über den integrierten MOSFET
• Schutz der nachfolgenden Stromversorgung auf dem Mainboard

Der Chip ist dabei kein USB-C-PD-Controller. Die eigentliche Kommunikation zwischen USB-C-Netzteil und ROG Ally wird von anderen Komponenten übernommen.

Was passiert, wenn der KTS1681AEUZ-TR defekt ist?

Ist der OVP-Schalter beschädigt, kann die Spannungsversorgung hinter dem Bauteil unterbrochen sein.

Das USB-C-Netzteil erkennt dann unter Umständen keine normale Last beziehungsweise die für den weiteren Start der Spannungsversorgung notwendigen Bedingungen werden nicht erreicht.

Das Ergebnis kann das typische Fehlerbild sein: 5 V – 0 A – keine Reaktion der ROG Ally.

Das bedeutet jedoch nicht automatisch, dass bei jeder ROG Ally mit 5 V und 0 A der KTS1681AEUZ-TR defekt ist. Auch andere Fehler im USB-C-Eingangsbereich, in der Spannungsversorgung oder auf dem Mainboard können ein ähnliches Verhalten verursachen.

Deshalb prüfen wir das Mainboard zunächst messtechnisch, bevor ein Bauteil ausgetauscht wird.

Reparatur des KTS1681AEUZ-TR auf dem ROG Ally Mainboard

Bestätigt sich bei der Diagnose ein Defekt des KTS1681AEUZ-TR, wird das Bauteil direkt auf dem Mainboard ersetzt.

Dabei führen wir unter anderem folgende Arbeiten durch:

1. Mainboard ausbauen und Spannungsversorgung prüfen
2. USB-C-Eingangsspannung und Stromaufnahme messen
3. Spannungen vor und hinter dem OVP-Schalter kontrollieren
4. KTS1681AEUZ-TR auf Funktion prüfen
5. Defekten IC unter dem Mikroskop auslöten
6. Lötpads reinigen und vorbereiten
7. Neuen KTS1681AEUZ-TR einsetzen und verlöten
8. Spannungsversorgung erneut überprüfen
9. USB-C-Ladevorgang und Einschaltverhalten testen
10. Abschließenden Funktionstest der ROG Ally durchführen

Da es sich beim KTS1681AEUZ-TR um ein sehr kleines SMD-Bauteil handelt, erfolgt die Reparatur direkt auf Platinenebene unter dem Mikroskop.

ROG Ally zeigt nur 5 V und 0 A?

Wenn deine ASUS ROG Ally nicht mehr startet und am USB-C-Netzteil nur noch 5 V bei 0 A angezeigt werden, kann ein Defekt im Bereich der Eingangsspannung die Ursache sein.

Ein möglicher Verursacher ist der KTS1681AEUZ-TR OVP-Schalter.

Wir prüfen die Spannungsversorgung deiner ROG Ally auf Platinenebene und können defekte Komponenten gezielt ersetzen, anstatt das komplette Mainboard auszutauschen.

Du kannst deine ROG Ally direkt bei uns in Berlin vorbeibringen oder sie deutschlandweit zur Reparatur einsenden.
