MSI Claw 8 AI+ nur 0,42 GHz – Reparatur nach DIY-Fehler

Handheld-Gaming-PCs wie die MSI Claw Serie werden häufig aufgerüstet, zum Beispiel durch ein SSD-Upgrade. Dabei kann jedoch schon ein kleiner Fehler dazu führen, dass das Gerät anschließend nicht mehr richtig funktioniert.

Ein Kunde hat uns ein MSI Claw 8 AI+ zugesendet, nachdem beim Einbau einer neuen SSD ein Problem aufgetreten ist. Seitdem lief das Gerät extrem langsam und der Prozessor arbeitete nur noch mit 0,42 GHz.

Der Fehler: Schrauben in die Platine gedreht

Beim Öffnen des Geräts und Einbau der SSD wurde ein DIY-Fehler beim Adapter bzw. bei der Montage gemacht. Dabei wurden Schrauben direkt in die Platine gedreht, anstatt in die vorgesehenen Gewinde.

Das kann schnell passieren, wenn Adapter oder Halterungen verwendet werden. Allerdings befinden sich auf der Hauptplatine sehr viele kleine SMD-Bauteile, die durch Druck oder falsche Schrauben beschädigt werden können.

Nach dem Fehler zeigte das Gerät folgende Symptome:

• Die CPU lief dauerhaft nur mit 0,42 GHz
• Das System startete sehr langsam
• Die gesamte Bedienung war extrem träge
• Programme reagierten nur verzögert

Solche Symptome deuten häufig auf ein Problem in der Stromversorgung oder Sensorik der Platine hin.

Diagnose: beschädigte SMD-Widerstände

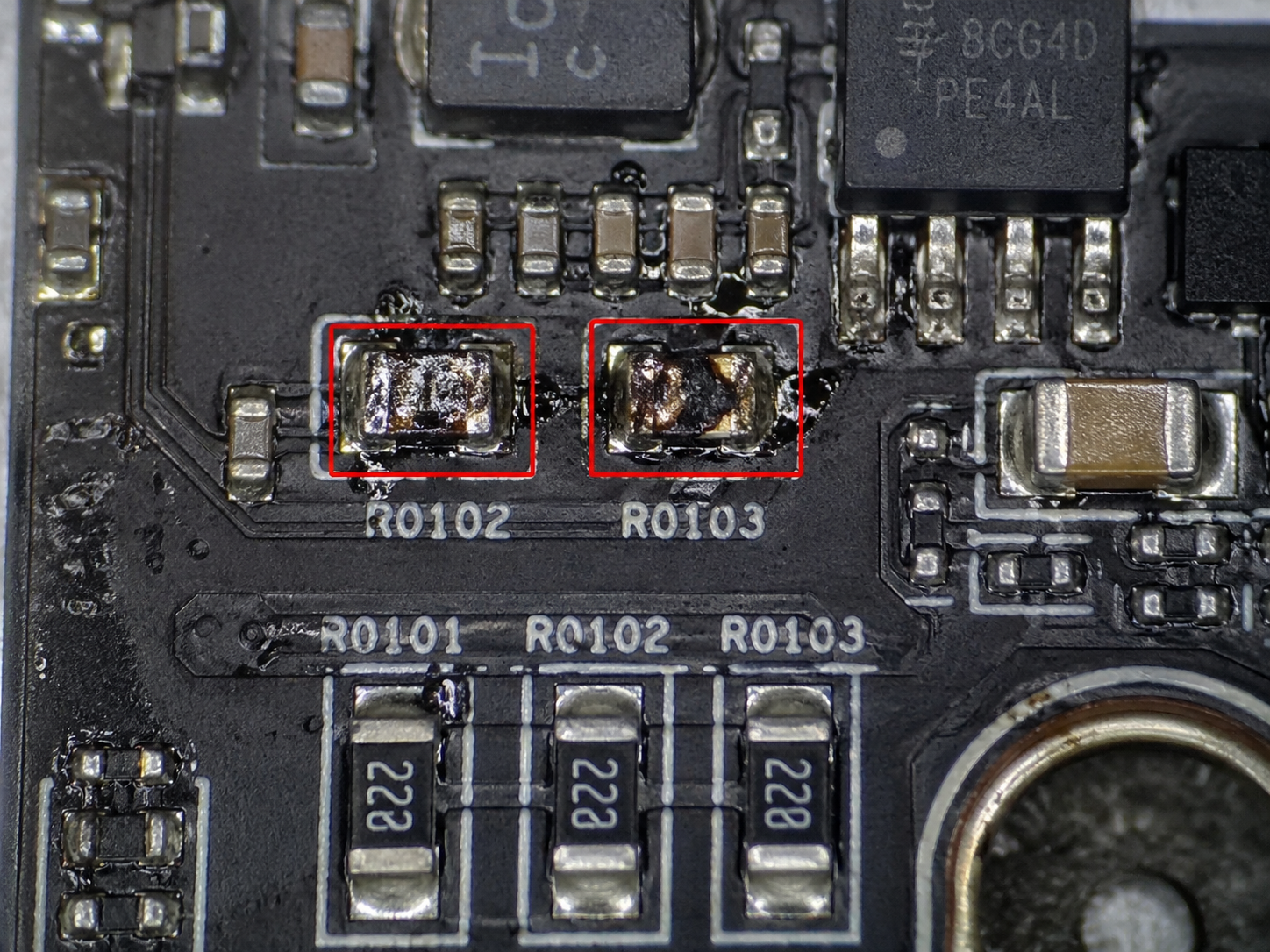

Nach der ersten Sichtprüfung unter dem Mikroskop fiel sofort auf, dass drei SMD-Widerstände auf der Platine beschädigt waren.

Diese kleinen Bauteile sind Teil der Steuer- und Messschaltungen des Systems. Wenn sie beschädigt sind, kann das dazu führen, dass das System falsche Werte misst oder bestimmte Schutzmechanismen aktiviert.

In diesem Fall führte der Defekt dazu, dass der Prozessor stark heruntergetaktet wurde, wodurch das Gerät nur noch mit minimaler Leistung arbeitete.

Reparatur: Widerstandswerte bestimmen und ersetzen

Da die beschädigten Widerstände nicht mehr korrekt zu erkennen waren, mussten zunächst die korrekten Werte bestimmt werden.

Dazu wurden:

• die Schaltung analysiert
• Referenzpunkte auf der Platine gemessen
• passende SMD-Widerstände identifiziert

Anschließend wurden die beschädigten Bauteile präzise ausgelötet und ersetzt.

Diese Arbeit erfolgt unter dem Mikroskop, da die Bauteile nur wenige Millimeter groß sind.

Ergebnis: Gerät funktioniert wieder normal

Nach dem Austausch der Widerstände wurde das MSI Claw erneut getestet.

Das Ergebnis:

• Der Prozessor arbeitet wieder mit normalem Takt
• Das Gerät startet wieder deutlich schneller
• Die Bedienung läuft wieder flüssig und ohne Verzögerung

Damit konnte das Handheld-System vollständig wiederhergestellt werden.

Fazit

Ein kleiner Fehler beim DIY-Upgrade einer SSD kann schnell zu Schäden auf der Platine führen. Besonders bei modernen Handheld-Geräten befinden sich viele empfindliche Bauteile in unmittelbarer Nähe von Halterungen oder Schraubpunkten.

In diesem Fall konnten die beschädigten SMD-Widerstände ersetzt werden, wodurch das MSI Claw 8 AI+ wieder vollständig funktionsfähig ist. Eine professionelle Diagnose und Reparatur kann solche Geräte oft retten – selbst wenn sie zunächst stark eingeschränkt oder scheinbar defekt sind.
